Sinais ópticos

Monitoramento de TX/RX power, histórico de sinais e distribuição por categoria de qualidade.

Sinais ópticos

Menu: OLT → ONUs → (detalhe da ONU) → aba Sinais

Exibe as métricas ópticas coletadas das ONUs: potência transmitida, recebida, temperatura, voltagem e distância.

Métricas disponíveis

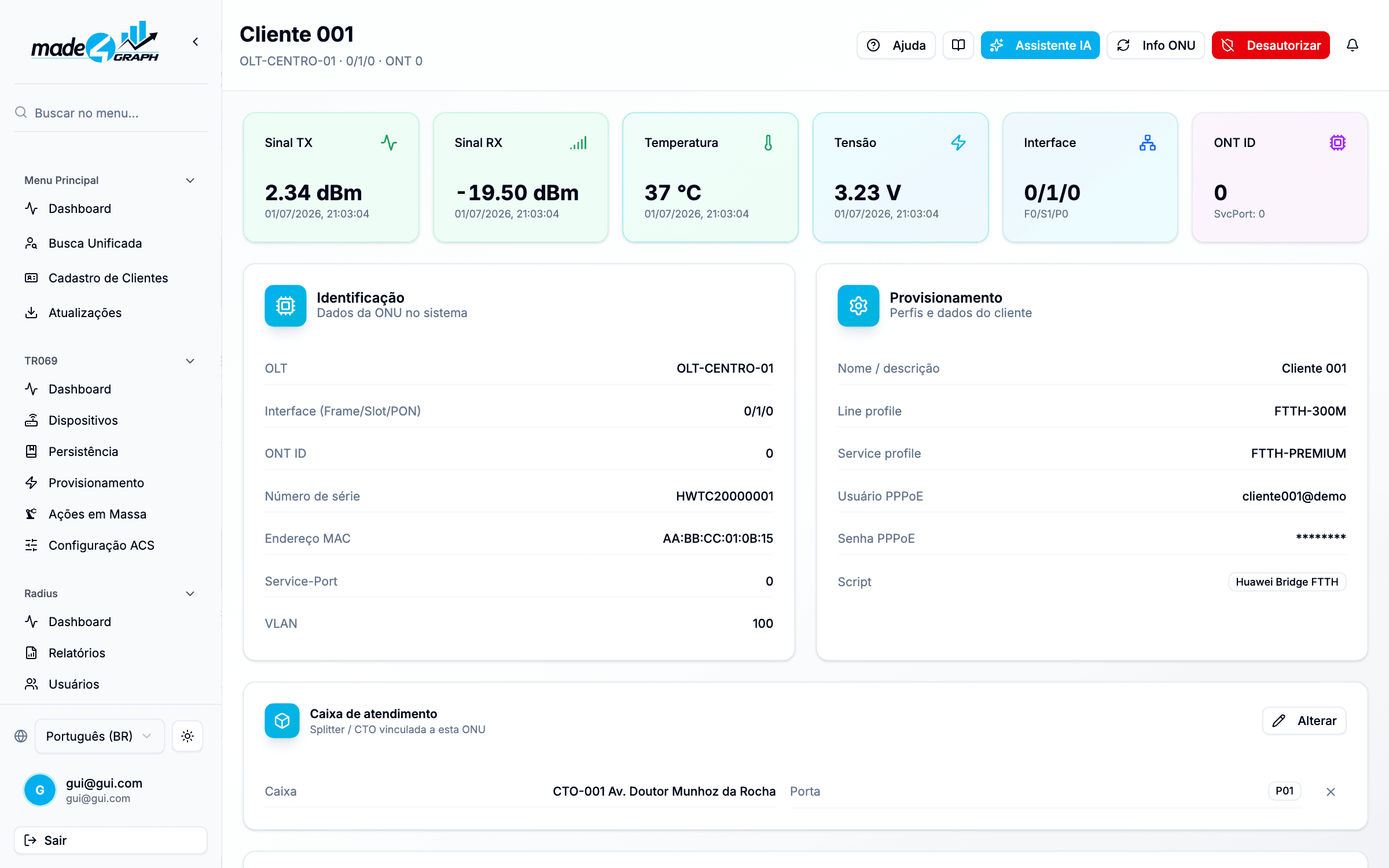

Sinais ópticos

MétricaUnidadeO que representa
TX PowerdBmPotência transmitida pela ONU
RX PowerdBmPotência recebida pela ONU
OLT RX PowerdBmPotência recebida pelo OLT a partir da ONU
Temperatura°CTemperatura interna da ONU
VoltagemVVoltagem de operação da ONU
DistânciametrosDistância óptica calculada

Sincronizar sinais

A sincronização atualiza os valores de todas as ONUs do OLT em uma única operação:

  1. Acesse o detalhe do OLT ou da ONU.
  2. Clique em Sincronizar Sinais.
  3. O sistema consulta o equipamento e atualiza os campos de RX/TX power para cada ONU.
  4. A operação é registrada no log de auditoria.

Histórico de sinais

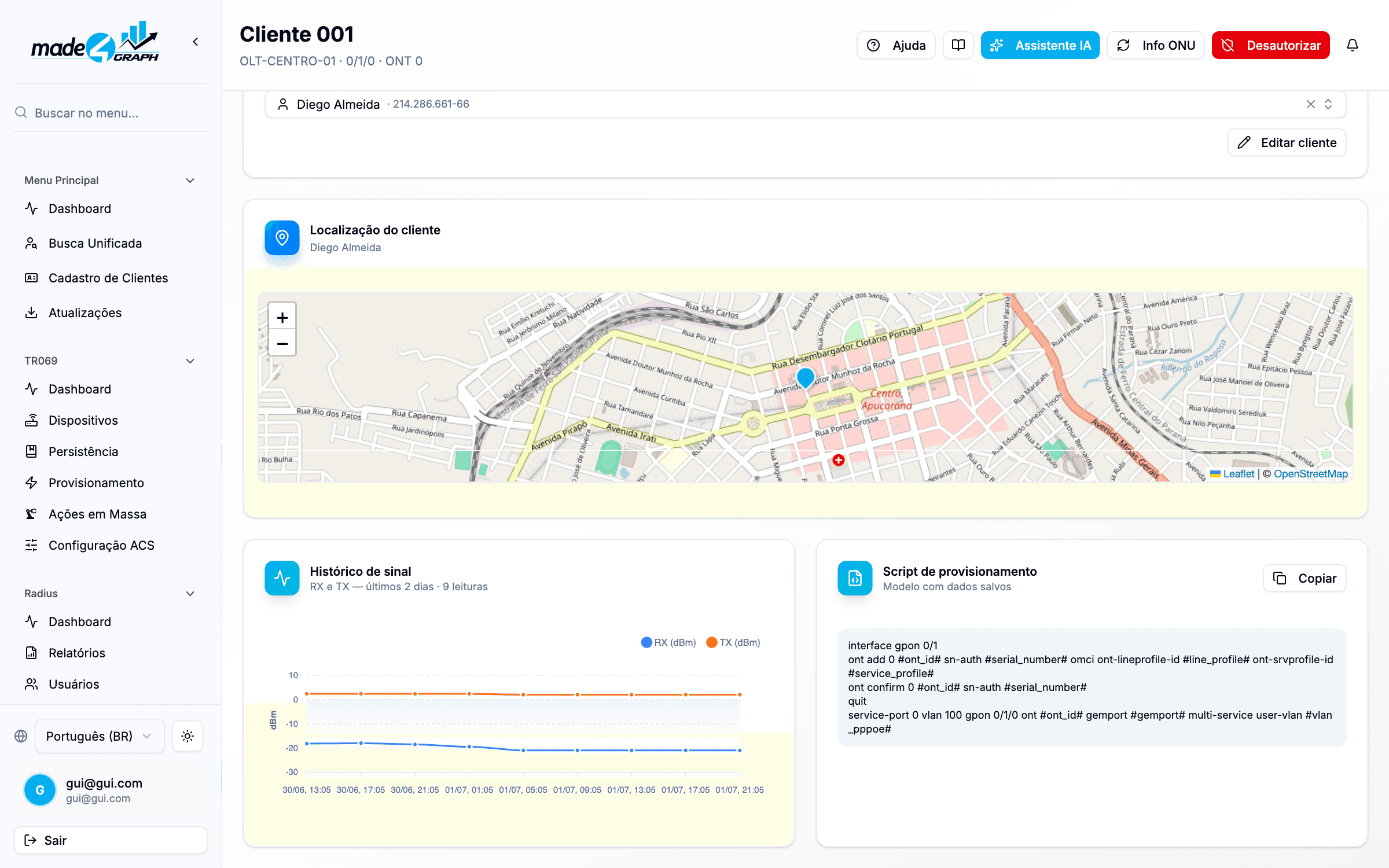

Histórico de sinais

Cada leitura é guardada para acompanhamento ao longo do tempo, permitindo identificar degradação gradual, picos de problema e padrões sazonais.

ParâmetroValor
Retenção90 dias (leituras mais antigas são descartadas automaticamente)
FiltrosInterface, ID da ONU e período (de 1 a 30 dias, padrão: 2)
OrigensSincronização automática ou leitura manual (incluindo a autorização)

Leituras com mais de 90 dias são removidas automaticamente. Se precisar guardar histórico de longo prazo para análises ou relatórios, exporte os dados periodicamente.

Distribuição de sinal

A tela de dashboard categoriza as ONUs pela qualidade do RX power:

CategoriaFaixa de RX powerIndicação
ExcelenteMelhor que -18 dBmVerde
Bom-18 a -24 dBmVerde-amarelo
Alerta-24 a -27 dBmAmarelo
CríticoPior que -27 dBmVermelho
DesconhecidoSem leitura recenteCinza

Coleta agendada

O histórico é alimentado automaticamente pela tarefa Sinais Ópticos (ONUs) (olt:fetch-signals), que já vem habilitada e roda a cada 30 minutos, sem nenhuma configuração adicional. A cada execução ela lê TX/RX (e, quando o equipamento informa, temperatura e tensão) de todas as ONUs dos OLTs Huawei, ZTE e FiberHome ativos, atualiza os sinais e o status online/offline de cada ONU e grava uma leitura no histórico.

Para entrar na coleta, o OLT precisa ter community SNMP cadastrada (Huawei e FiberHome) ou SNMP ou usuário/senha (ZTE).

Os OLTs são processados em paralelo por padrão. A frequência, o fabricante e a execução em série podem ser ajustados em Sistema → Configurações → Tarefas Agendadas (aba OLT) — veja Tarefas agendadas.

O status Online/Offline das ONUs também vem dessa rotina: a ONU é considerada online quando retornou sinal óptico na última coleta.

Porta de voz (FXS)

Para ONUs com suporte a telefonia, o sistema também consulta o status da porta FXS (VoIP) no detalhe da ONU — indicando se a linha de voz está registrada e operacional. A informação aparece somente nos modelos que expõem esse recurso.

Permissões necessárias

AçãoPermissão
Visualizar sinais e históricoolt.onus.view
Sincronizar sinaisolt.onus.edit
