Mapa de topologia
Visualização geográfica de OLTs, ONUs, caixas, POPs e cabos, com rastreamento do caminho de uma ONU até o POP.
Mapa de topologia
Menu: OLT → Mapa de ONUs

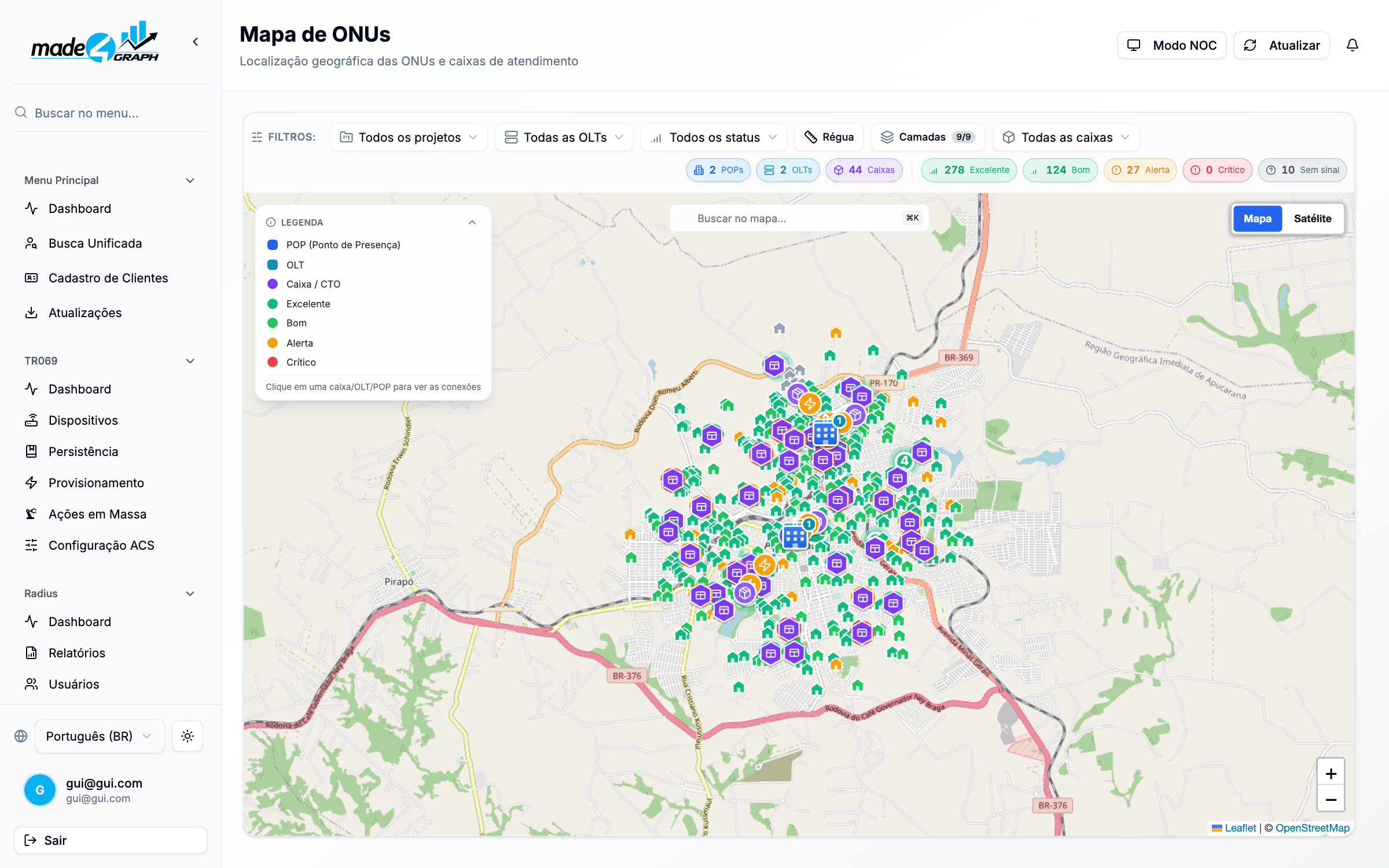

Visualiza geograficamente toda a infraestrutura óptica: OLTs, ONUs, caixas de distribuição, POPs e segmentos de cabo. Permite rastrear o caminho de uma ONU específica até o POP de origem.
O que você vê na tela

A tela exibe um mapa interativo com:
| Elemento | Representação |
|---|---|
| OLTs | Ícone do equipamento com cor por status |
| ONUs | Ponto colorido pela categoria de sinal |
| Caixas de distribuição | Ícone de caixa |
| POPs | Ícone de ponto de presença |
| Cabos | Linhas conectando os elementos |
| Elementos de rede | Prédios, postes, torres, caixas de emenda |
As cores das ONUs seguem as categorias da Distribuição de sinal.

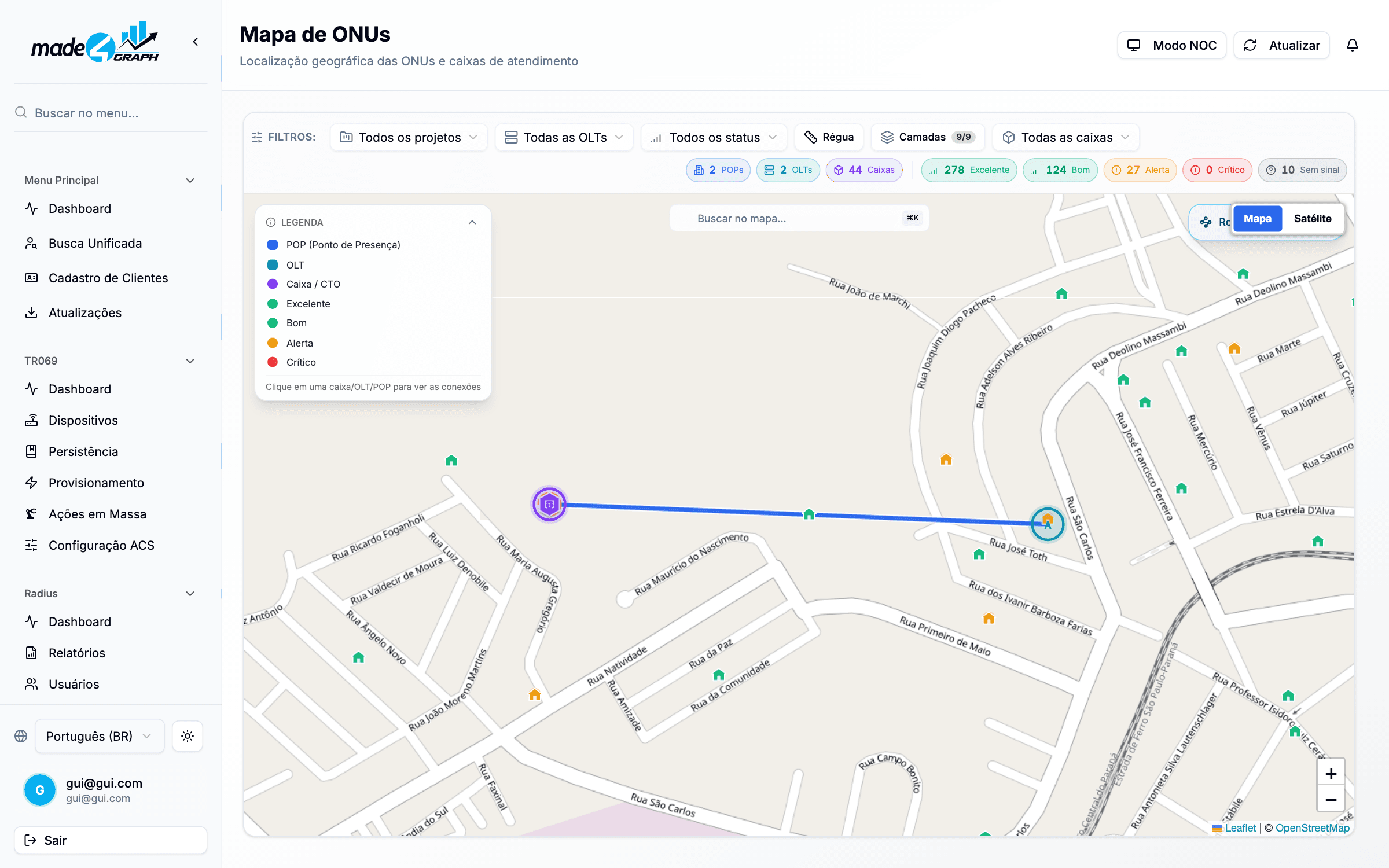

Rastrear o caminho

Selecione uma ONU para exibir o caminho completo do sinal:
Cliente → ONU → Caixa de distribuição → (cabos) → OLT → POP
Cada segmento mostra distância, tipo de fibra e identificação. Útil para localizar rapidamente a posição de uma ONU na rede e identificar pontos de falha.
Para que uma ONU apareça no mapa com posicionamento correto, ela precisa estar vinculada a uma caixa de distribuição com latitude/longitude definidas. Sem vínculo, a ONU é exibida usando as coordenadas do OLT como fallback.
Documentação de rede
Os elementos exibidos no mapa são cadastrados nas telas de documentação de rede: Projetos · PoPs · Caixas · Elementos de rede · Cabos.
Provedor de mapa
A tela usa o provedor de mapa configurado em Configurações de mapa — Google Maps ou OpenStreetMap.
Casos de rede abertos no mapa
ONUs com caso de rede aberto recebem um anel magenta em volta do marcador, mais grosso para severidade crítica ou alta e mais fino para média ou baixa. A cor do sinal não muda. O popup ganha a linha "Caso de rede aberto · severidade" e a legenda ganha o item Caso de rede aberto. O anel aparece para quem tem olt.onus.view. Se a consulta falhar, o mapa mostra o aviso Casos indisponíveis no momento. Veja Saúde do assinante nas telas.

Permissões necessárias
| Ação | Permissão |
|---|---|
| Visualizar mapa | olt.view |
| Rastrear caminho da ONU | olt.view |
