Dashboard global
Visão consolidada de todos os OLTs do sistema — indicadores gerais, ONUs não autorizadas, séries temporais, distribuições e cards por OLT.
Dashboard global
Menu: OLT → Dashboard

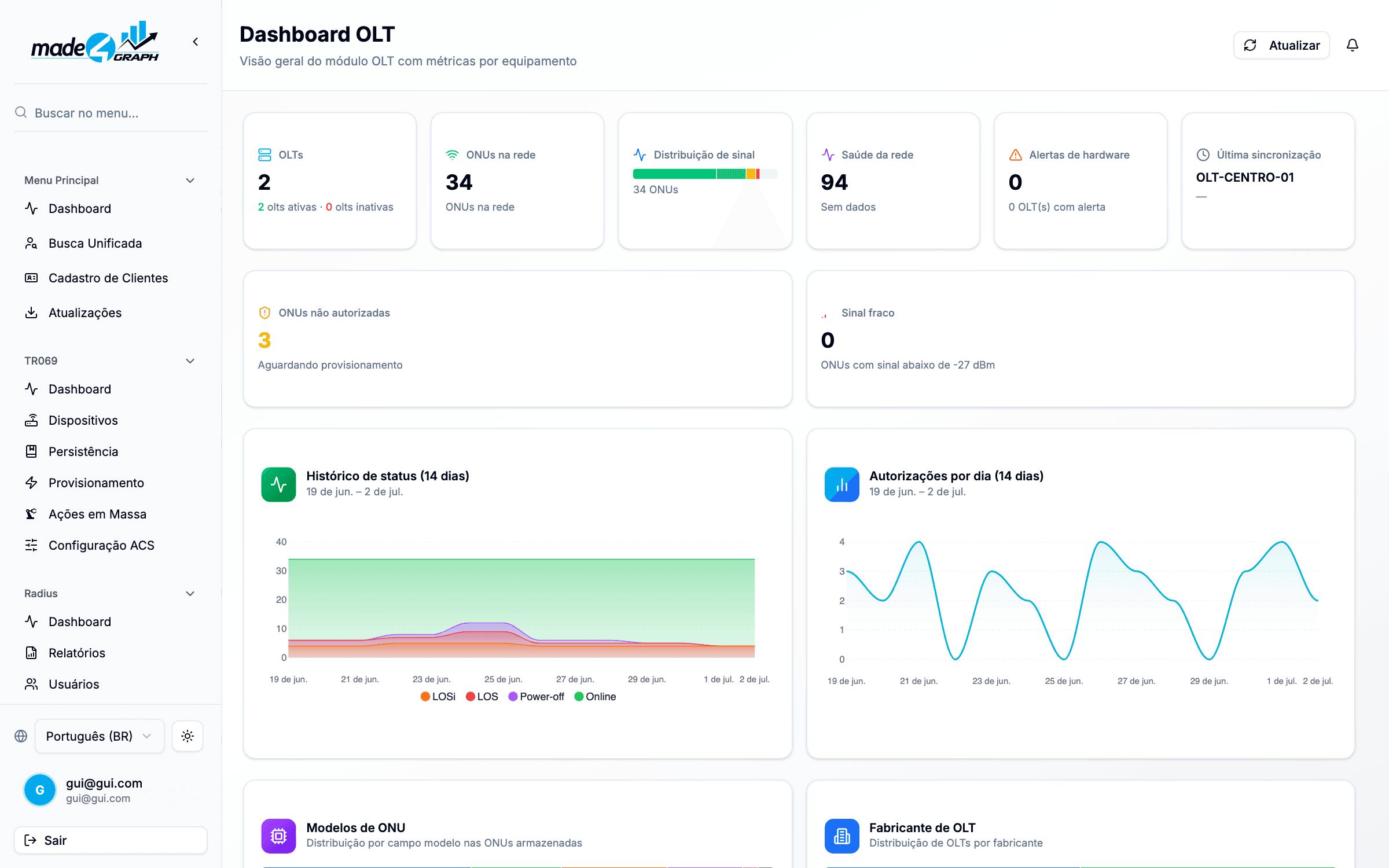

Visão consolidada de todos os OLTs do sistema. Combina indicadores gerais, séries temporais agregadas e um card por equipamento.
O que você vê na tela

Indicadores gerais
| Card | Descrição |
|---|---|
| OLTs | Total de OLTs cadastrados, com a divisão entre ativos e inativos |
| ONUs na rede | Total de ONUs autorizadas |
| Distribuição de sinal | Barra com a proporção de ONUs por qualidade de sinal (Excelente, Bom, Atenção, Crítico, Desconhecido) — passe o mouse para ver os números |
| Saúde da rede | Score médio de saúde dos OLTs e quantos estão críticos ou em alerta |
| Alertas de hardware | Quantos OLTs estão com CPU acima de 85% ou temperatura acima de 75 °C |
| Última sincronização | OLT cujas informações de hardware estão há mais tempo sem atualização |
ONUs não autorizadas
O card ONUs não autorizadas mostra quantas ONUs estão aguardando provisionamento em toda a rede. Diferente dos demais indicadores, ele consulta os OLTs ao vivo sempre que o dashboard é aberto (e a cada clique em Atualizar), em vez de usar um valor guardado — assim o número reflete o que está conectado agora.
| O que aparece | Significado |
|---|---|
| Ícone girando + Buscando nas OLTs... | A consulta aos OLTs está em andamento. O restante do dashboard já pode ser usado enquanto isso. |
| Número + Aguardando provisionamento | Todos os OLTs responderam; o número é o total de ONUs não autorizadas. |
| Número + N OLT(s) não responderam | Parte dos OLTs não respondeu. O número considera apenas os que responderam — pode haver mais ONUs aguardando nos demais. |
| — + Falha ao consultar as OLTs | A consulta falhou e o total é desconhecido. |
| — + N OLT(s) não responderam | Nenhuma ONU foi encontrada, mas houve OLTs sem resposta — o sistema mostra — em vez de 0 para não indicar, por engano, que não há ONUs pendentes. |
Para ver e autorizar as ONUs, acesse ONUs não autorizadas.
Ao lado, o card Sinal fraco mostra quantas ONUs estão com sinal abaixo de -27 dBm.
Séries temporais
| Gráfico | Descrição |
|---|---|
| Histórico de status (14 dias) | Evolução diária das ONUs por status (Online, LOS, LOSi, Power-off) |
| Autorizações por dia (14 dias) | Quantidade de autorizações realizadas por dia — útil para acompanhar crescimento da base e picos de operação |
Distribuições
| Card | Descrição |
|---|---|
| Modelos de ONU | Distribuição das ONUs armazenadas por modelo |
| Fabricante de OLT | Distribuição dos OLTs por fabricante |
Cards por OLT
No fim da página, cada OLT cadastrado aparece como um card com:
| Campo | Descrição |
|---|---|
| Nome e host | Identificação do OLT |
| Fabricante / score | Fabricante e score de saúde; OLTs inativos aparecem esmaecidos com o selo Inativa |
| ONUs | Total de ONUs do OLT |
| CPU / RAM / temperatura | Uso atual, com cor de alerta quando alto |
| Última sync | Quando as informações de hardware foram atualizadas |
| Alertas críticos | Métricas em estado crítico, quando houver |
Clique no card para abrir o detalhe do OLT.
Atualização dos dados
Para manter o dashboard responsivo mesmo em ambientes grandes, os indicadores (exceto ONUs não autorizadas, que é sempre consultado ao vivo) são calculados em segundo plano e armazenados em cache.
| Quando os dados são atualizados | Como |
|---|---|
| Após a sincronização inicial de um OLT | Automaticamente |
| Manualmente | Clique no botão Atualizar, no topo da página |
Ao acionar a atualização manual, os novos números aparecem em alguns segundos e a contagem de ONUs não autorizadas é refeita.
Em ambientes com muitos OLTs (acima de 20), evite acionar Atualizar repetidamente em sequência. Cada execução consulta todos os equipamentos e pode levar alguns segundos.
Permissões necessárias
| Ação | Permissão |
|---|---|
| Visualizar dashboard global | olt.dashboard.view |
| Acionar atualização manual | olt.dashboard.view |
| Contagem de ONUs não autorizadas | olt.unauthorized.view |
