Cabos
Documente cabos ópticos e suas conexões entre elementos de rede no Made4Graph.
Cabos
Menu: OLT → Documentação de rede → Elementos → Cabos
Os cabos representam os enlaces ópticos que ligam os elementos da rede — PoPs, caixas, prédios, postes, torres e caixas de emenda. Cada cabo tem uma origem e um destino, e é desenhado no mapa de topologia conectando esses dois pontos.

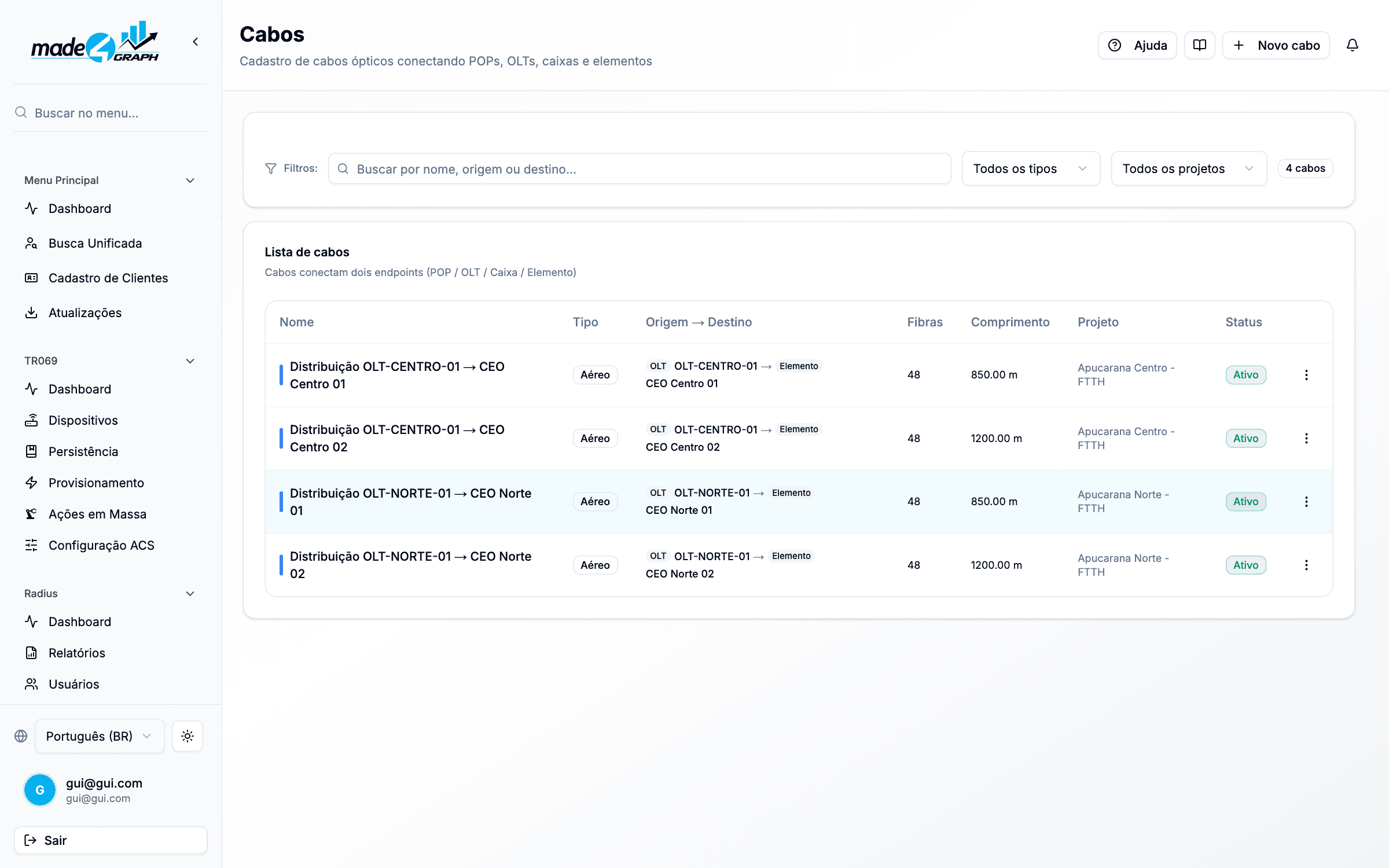

O que você vê na tela
| Coluna | O que significa |
|---|---|
| Nome | Identificador do cabo |
| Tipo | Tipo de cabo (ex: drop, distribuição, backbone) |
| Fibras | Quantidade de fibras |
| Comprimento (m) | Extensão do cabo |
| Atenuação (dB) | Atenuação estimada do enlace |
| Origem → Destino | Elementos conectados pelo cabo |

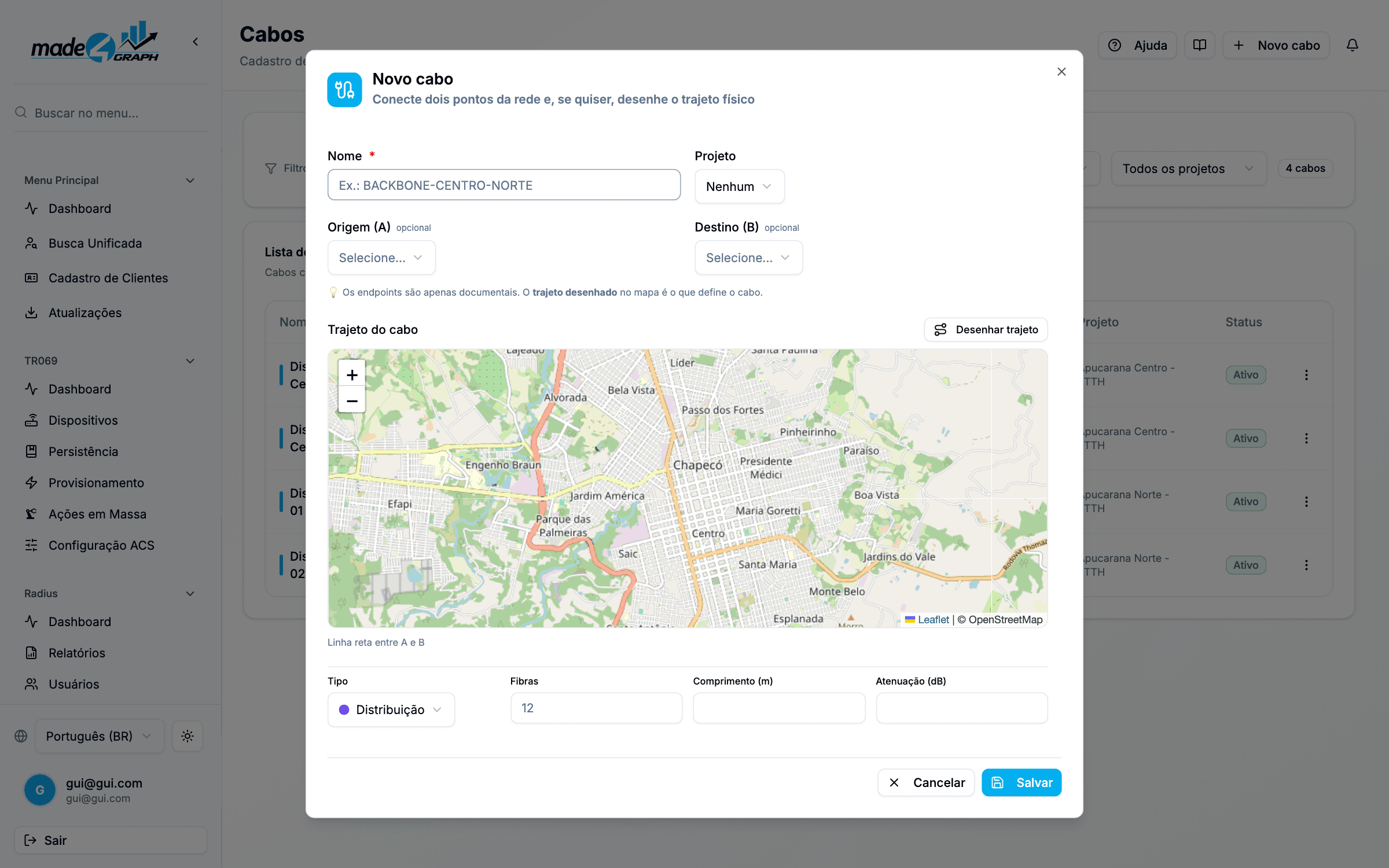

Origem e destino
Cada cabo conecta dois pontos. Ao cadastrar, você escolhe o elemento de origem e o elemento de destino entre os itens já cadastrados (PoPs, caixas, prédios, postes, torres, caixas de emenda). O sistema lista os pontos disponíveis para seleção.
Campos do formulário
| Campo | Obrigatório | Descrição |
|---|---|---|
| Nome | Sim | Identificador do cabo |
| Descrição | Não | Texto livre |
| Tipo de cabo | Não | Classificação do cabo |
| Quantidade de fibras | Não | Número de fibras |
| Comprimento (m) | Não | Extensão do cabo |
| Atenuação (dB) | Não | Atenuação estimada |
| Origem | Sim | Elemento de partida |
| Destino | Sim | Elemento de chegada |
| Cor | Não | Cor da linha no mapa |
| Projeto | Não | Projeto da documentação de rede |
| Status | Não | Situação operacional |
Os cabos cadastrados aparecem como linhas no mapa de topologia, formando o caminho físico entre os elementos.
Permissões necessárias
| Ação | Permissão |
|---|---|
| Listar e visualizar cabos | olt.view |
| Criar e editar cabos | olt.edit |
| Excluir cabos | olt.delete |
