Elementos de rede
Documente prédios, postes, torres e caixas de emenda da rede no Made4Graph.
Elementos de rede
Menu: OLT → Documentação de rede → Elementos
Os elementos de rede representam a infraestrutura física georreferenciada da sua rede. Todos compartilham a mesma estrutura — mudam apenas os campos específicos de cada tipo. No sistema, cada tipo tem sua própria tela no menu, mas todos são gerenciados da mesma forma.
| Tipo | Tela | Para que serve |
|---|---|---|
| Prédio | /olt/predios | Edifícios atendidos (MDU/condomínios) |
| Poste | /olt/postes | Postes da rede aérea |
| Torre | /olt/torres | Torres de transmissão/antena |
| Caixa de emenda | /olt/caixas-emenda | CEO — Caixa de Emenda Óptica |

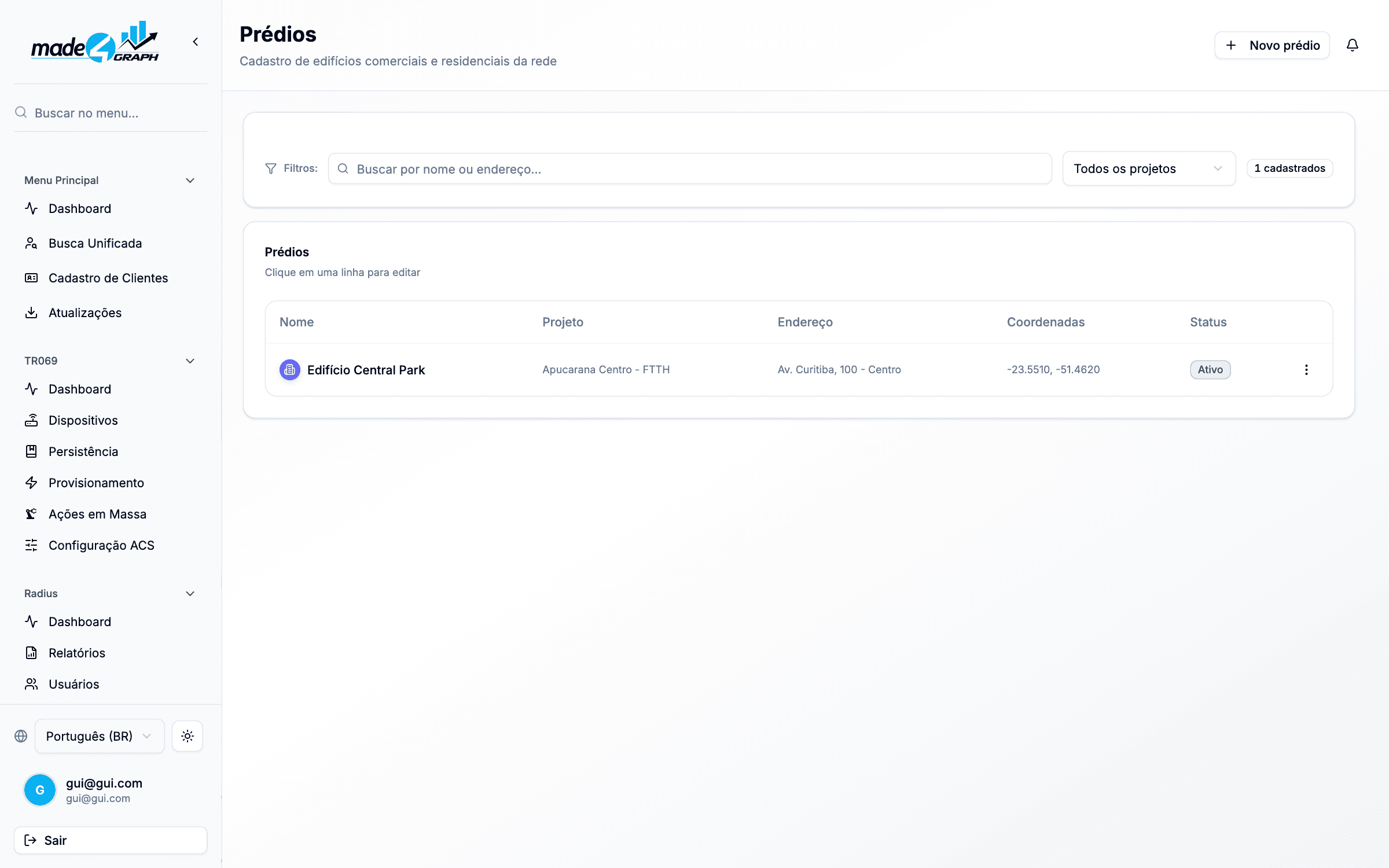

O que você vê na tela

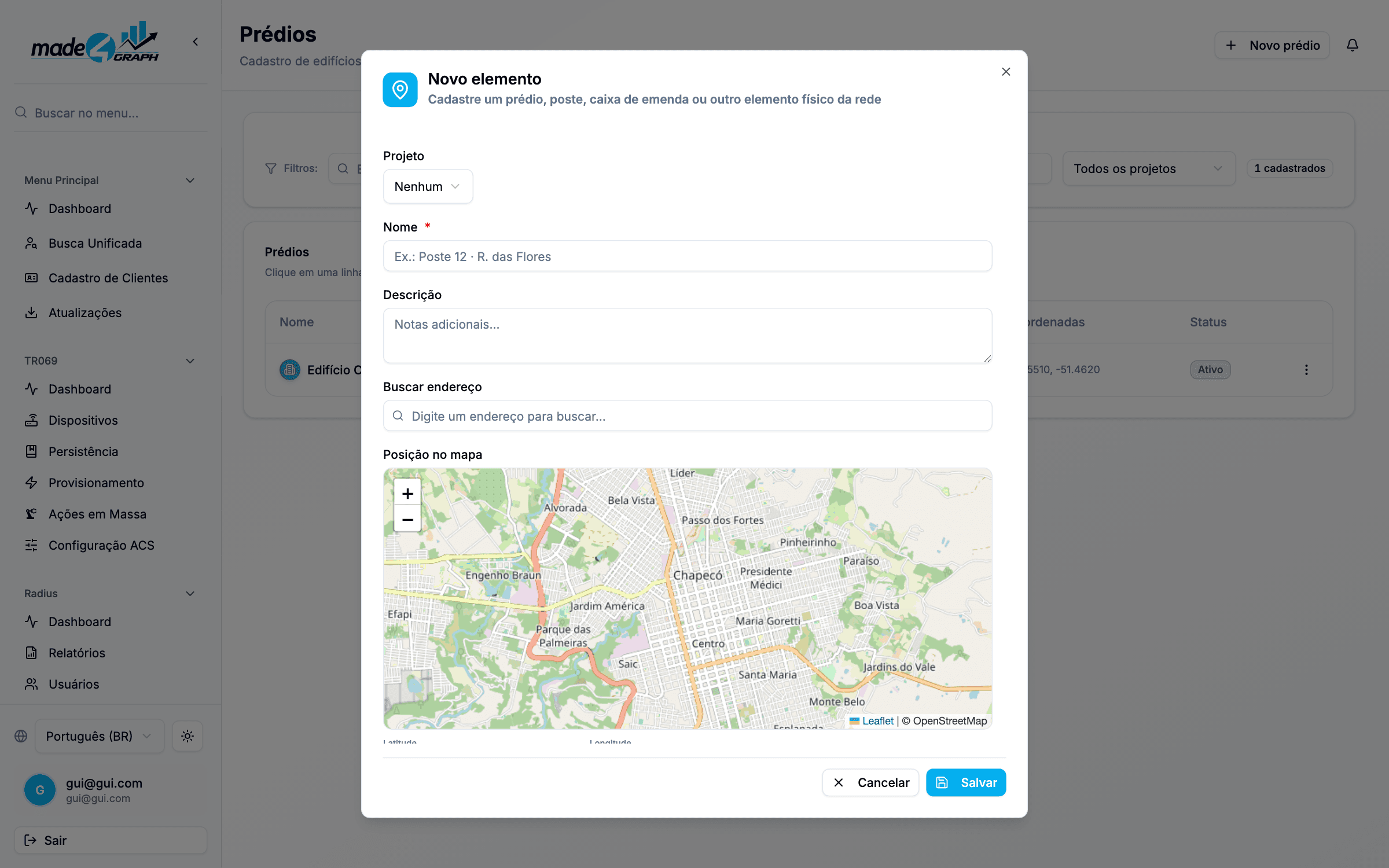

Campos comuns
Todos os elementos compartilham estes campos:
| Campo | Obrigatório | Descrição |
|---|---|---|
| Nome | Sim | Identificador do elemento |
| Descrição | Não | Texto livre |
| Projeto | Não | Projeto da documentação de rede |
| Endereço | Não | Localização física |
| Latitude / Longitude | Não | Geolocalização no mapa |
| Status | Não | Situação operacional |
Campos específicos por tipo
Prédio
| Campo | Descrição |
|---|---|
| Andares | Número de andares |
| Unidades | Número de unidades/apartamentos |
Poste
| Campo | Descrição |
|---|---|
| Material | Material do poste (ex: concreto, madeira) |
| Altura (m) | Altura do poste |
| Proprietário | Responsável pelo poste |
Caixa de emenda
| Campo | Descrição |
|---|---|
| Capacidade (fibras) | Número de fibras suportadas |
| Localização | Tipo de instalação (ex: aérea, subterrânea) |
Torre
| Campo | Descrição |
|---|---|
| Altura (m) | Altura da torre |
Os tipos de elemento e seus campos específicos são configuráveis no sistema. Os campos acima são os padrões que acompanham a instalação.
Anexos
Cada elemento pode receber anexos (fotos, documentos, plantas) para registrar a situação de campo. Os anexos ficam vinculados ao elemento e podem ser consultados a qualquer momento.
Permissões necessárias
| Ação | Permissão |
|---|---|
| Listar e visualizar elementos | olt.view |
| Criar e editar elementos | olt.edit |
| Excluir elementos | olt.delete |
