Caixas
Cadastre caixas de distribuição (CTOs) e associe ONUs a elas no Made4Graph.
Caixas
Menu: OLT → Documentação de rede → Caixas
Uma caixa representa uma caixa de distribuição (CTO) da rede óptica. Cada caixa pode ser vinculada a um OLT e a uma interface PON, ter um número de portas e receber as ONUs dos clientes atendidos por ela.

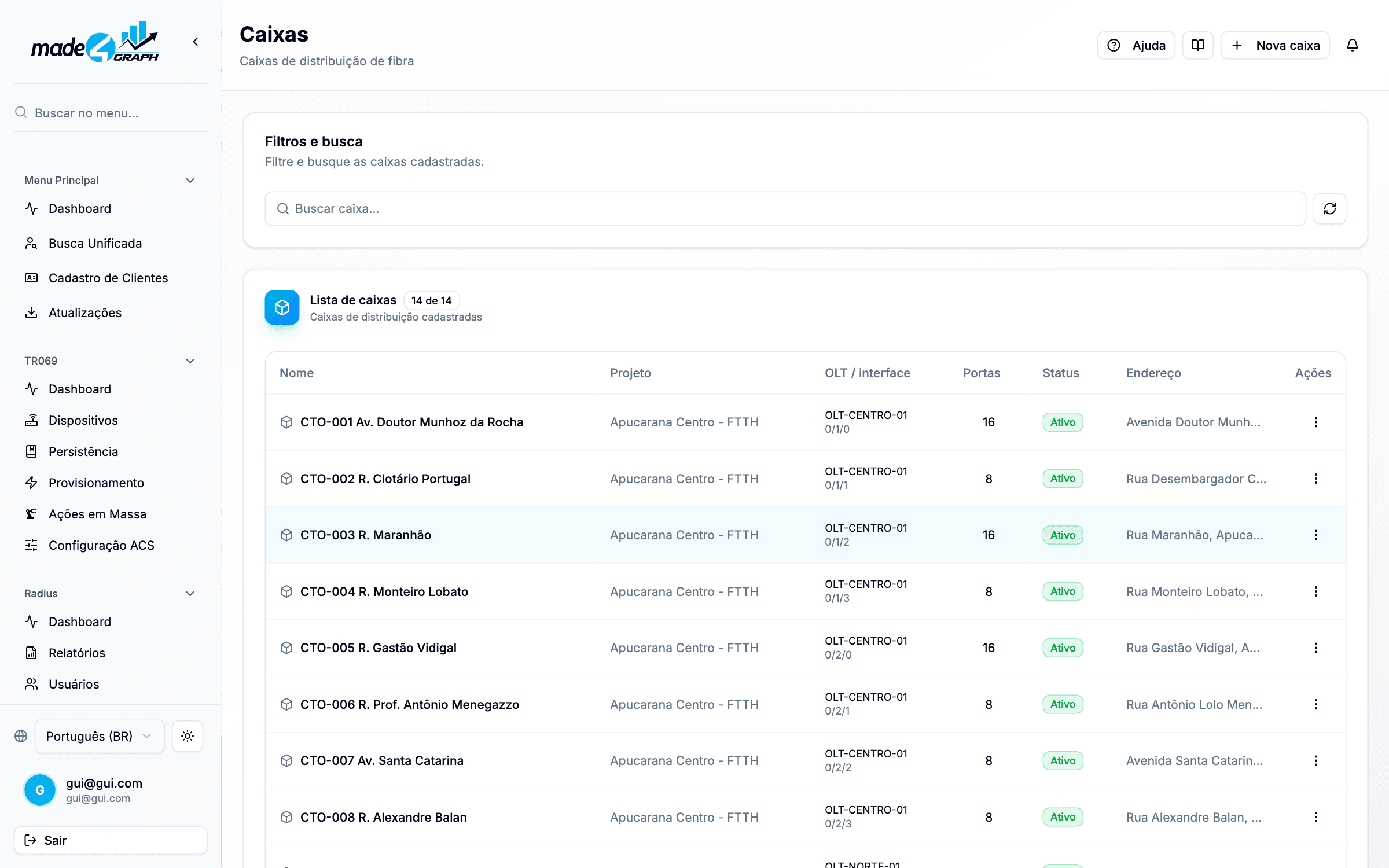

O que você vê na tela
| Coluna | O que significa |
|---|---|
| Nome | Identificador da caixa |
| Status | Situação operacional da caixa |
| OLT | OLT que alimenta a caixa |
| Interface | Interface PON do OLT associada |
| Portas | Quantidade de portas (capacidade de atendimento) |
| Endereço | Localização física |

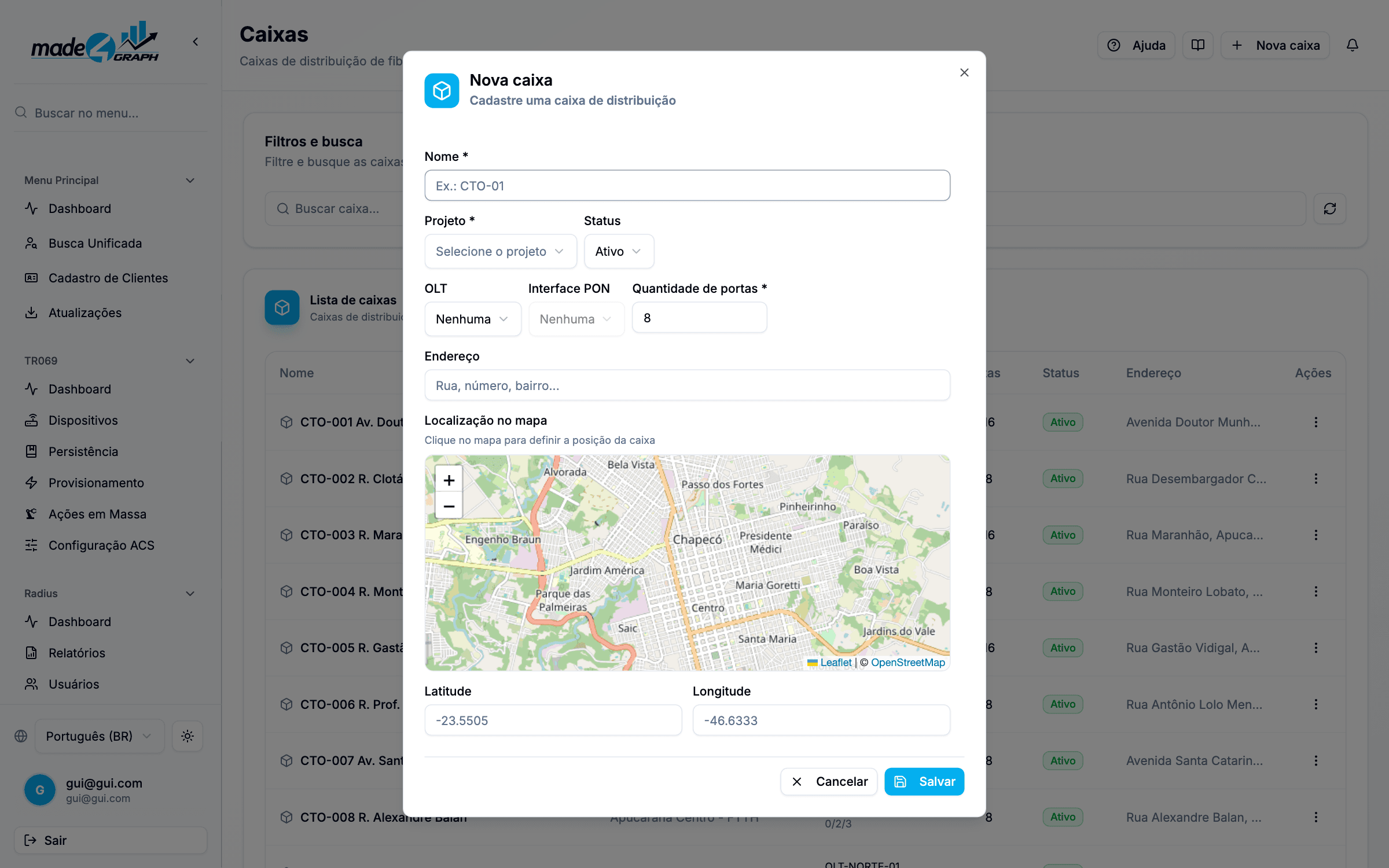

Como cadastrar uma caixa
- Clique em Nova caixa.
- Preencha os campos abaixo.
- Posicione a caixa no mapa ou informe latitude/longitude.
- Clique em Salvar.
Campos do formulário
| Campo | Obrigatório | Descrição |
|---|---|---|
| Nome | Sim | Identificador da caixa (ex: CTO-12) |
| Status | Não | Situação operacional |
| Projeto | Não | Projeto da documentação de rede |
| OLT | Não | OLT que alimenta a caixa |
| Interface do OLT | Não | Interface PON associada |
| Número de portas | Não | Capacidade de atendimento |
| Endereço | Não | Localização física |
| Latitude / Longitude | Não | Geolocalização no mapa |
Associar ONUs a uma caixa
A partir do detalhe de uma ONU em ONUs autorizadas você pode vinculá-la a uma caixa. Isso permite visualizar no mapa quais clientes estão conectados a cada CTO e tracejar o caminho do sinal.
Permissões necessárias
| Ação | Permissão |
|---|---|
| Listar e visualizar caixas | olt.view |
| Criar e editar caixas | olt.edit |
| Excluir caixas | olt.delete |
